  • Профилировачная линия для настилов

Профилировачная линия для настилов

Обзор машины:
Ролики проектируеся специалистами с программой COPRA, и сделаны анализ FEA. Структура роликов: комбинированная, так как разница скорость и противление уменьшается, износ на верхности листа тоже мало.
  • Описание
  • Подробности
  • Видео

Компоненты

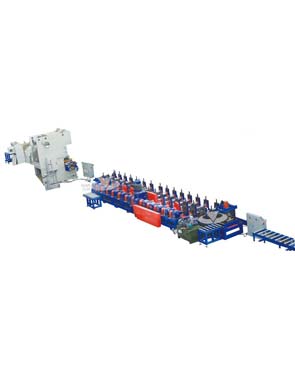

размотка→ правилка→ петля→подача→избирательная перфорация→профилирования →отрезка→приемный стол

Спецификации

Обзор машины:

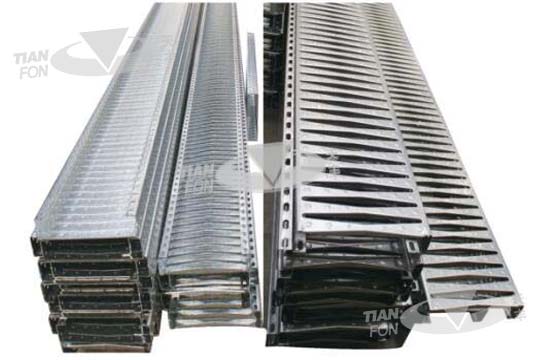

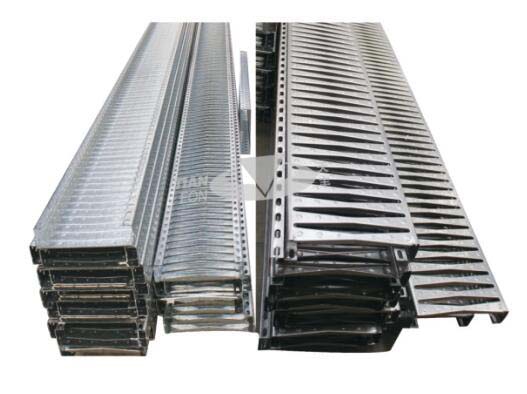

Компоненты линии профилирования для настилов стеллажа:
Разматыватель-1шт
Серво-подающая машина – 1 шт.
Пресс механический -1 шт.
Профилегибочный станок – 1 шт.
Гильотина, специальная – 1 шт.
Гидроситема специальная – 1 шт.
Приемный стол, 3м – 1 шт.
Система автоматического управления- 1 ком.

Ролики проектируеся специалистами с программой COPRA, и сделаны анализ FEA. Структура роликов: комбинированная, так как разница скорость и противление уменьшается, износ на верхности листа тоже мало.

Технические параметры


№.
1

наименование Ед. параметры замечание
материал

тип   Q320оцинкованная сталь
Предел текучести MPa 320
толщина mm 1.5--3.0
Внут. Диаметр рулонна mm 610
Вес рулонна T 5

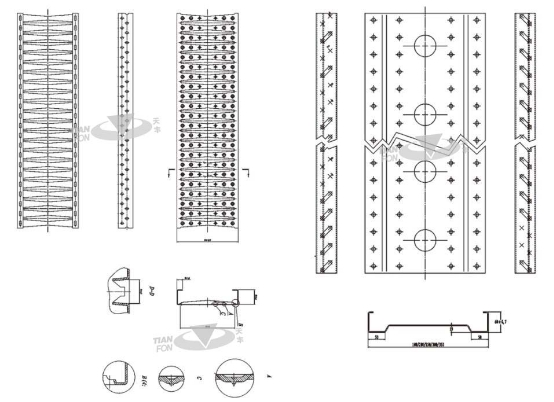

2 спецификация мм 382-686
3 Скорость линии м/мин. 0-12
4 Материал роликов   GCr15,
5 трансмиссия   400V(±10%),50HZ
6 Система операции
7 Общая мощьность Кв. 62
8 Система управления   PLC авто-контроль
9 Габариты (Д*Ш*В) м 32000*4000
